夾模電位尺安裝：

1. 請先將舊夾模電位尺及電纜線(連接夾模電位尺與主機板BMB-16-5V間之線路)移除。
2. 將新夾模電位尺鎖上。
3. 再連接新電纜線，一端接上夾模電位尺，而另一端接上主機板BMB-16-5V(紅色線為＋、黑色線為－、白色線為信號線P3)。
   注意線路連接時不要有損傷或短路之情形，且直接使用單一電纜線連接夾模電位尺及主機板BMB-16-5V即可，並請參閱電路圖連接之。
   (或於原線路尚接於舊夾模電位尺及BMB-16-5V板時，先將線路接法記下，待換上時，直接照原接法接上即可。)
4. 完成更換與安裝。


控制器電位尺調整校正：

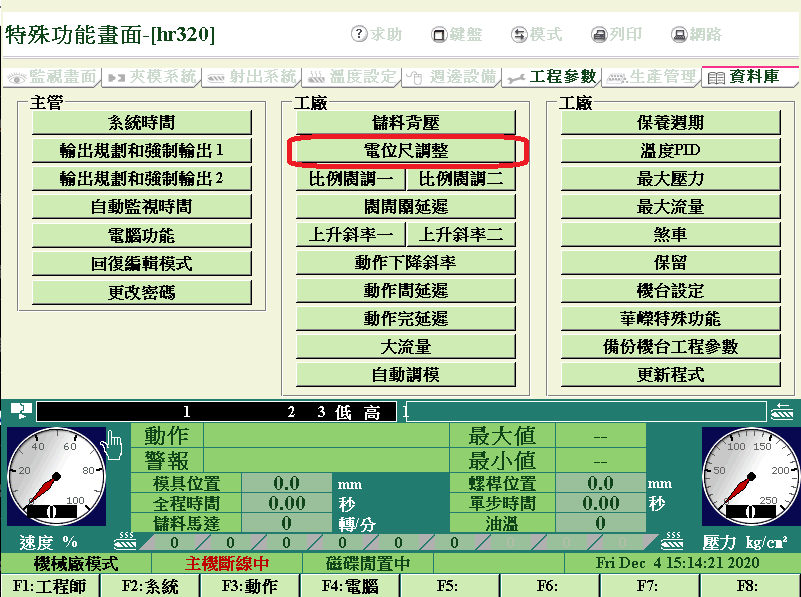

    1. 開啟電腦，至工程參數模式

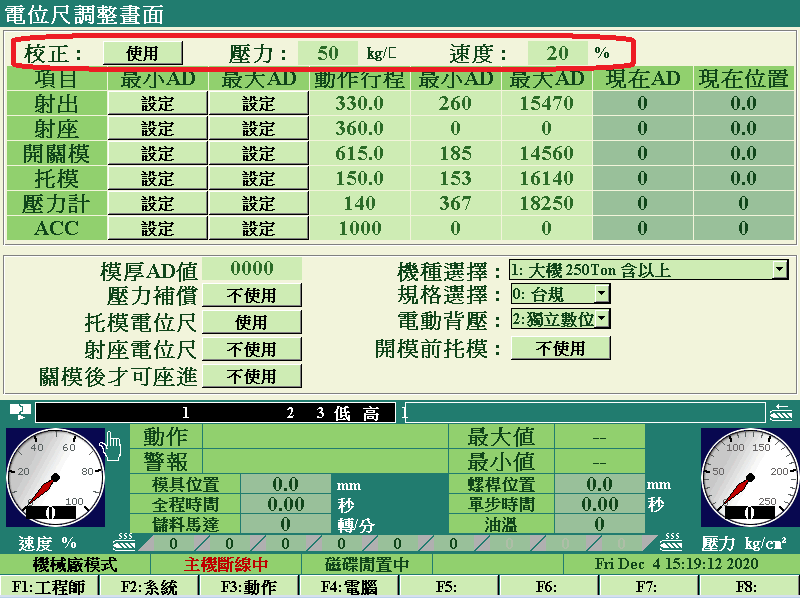

    2. 至電位尺調整畫頁，進入後於校正欄位使用輸入“開”，設定壓力50 kg/cm²、速度20％(自行取決設定之)。
        此時機台所有動作皆會以此設定壓力及速度動作，不受開關模段數控制。

    3. 夾模電位尺調整，首先將開關模動作行程欄位輸入資料(依每一機種不同而定，HRN800機台之開關模行程為925mm，
        並建議將行程設為925.2或925.3mm等，因為實際動作上會有些許誤差，故將設定之開關模行程設定大於原行程，才可確保實際開模能開至925mm之位置)，
        再按手動關模鍵，將夾模油壓缸關閉至底部(即關模至底)，將此時“現在AD值”，輸入在“最小AD”欄，或將游標移到開關模“最小AD”欄的“設定”處上按輸入鍵，
        此時電腦會自動將AD值輸入在“最小AD”欄內。
    4. 按手動開模鍵，將夾模油壓缸開啟到底(即開模至最大)，將此時“現在AD值”輸入在“最大AD”欄，或將游標移到射出“最大AD”欄的“設定”處上按輸入鍵，即可完成開關模最大AD設定。
        ★ 於調整最小AD值時，要先將關模完確認近接開關LS-8移除，使關模至底時不會與近接開關感應。因若與近接開關感應，則模具位置會強制歸零，而無法調整最小AD值。
        ★ 於第一次安裝夾模電位尺時，在校正前需先將最小AD值調整於臨界值上(即有感區)，即電位尺微量動作AD值即會改變，手動調整夾模電位尺位置，
            使實際距離顯示約為0或0.1mm，再鎖上固定螺絲固定夾模電位尺於曲手上。
        ★ 更換夾模電位尺時，在舊夾模電位尺還固定在曲手上時，可先將夾模電位尺之固定位置作記號，之後換上新夾模電位尺後，只要順著記號在鎖上固定即可。
            如此，則可省略上述步驟，而直接進入工程參數的電位尺頁面調整即可。
    5. 將校正“關”(按輸入鍵)，即可完成夾模電位尺校正。
        ★ 射出與托模電位尺校正方式同夾模電位尺。
