線路檢查說明(以夾模電位尺為例)：

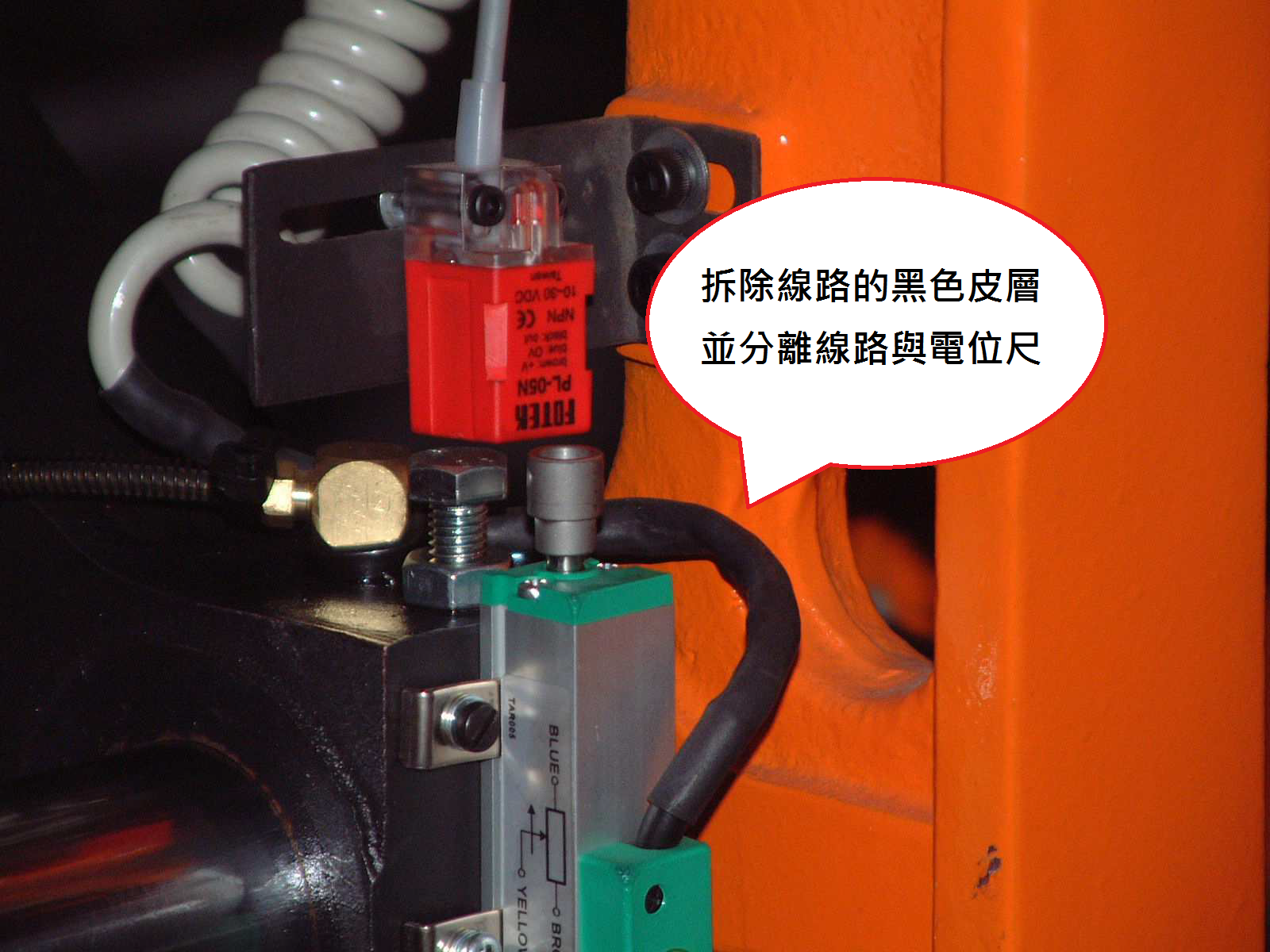

    1. 拆除夾模電位尺端的線路(如圖一)：

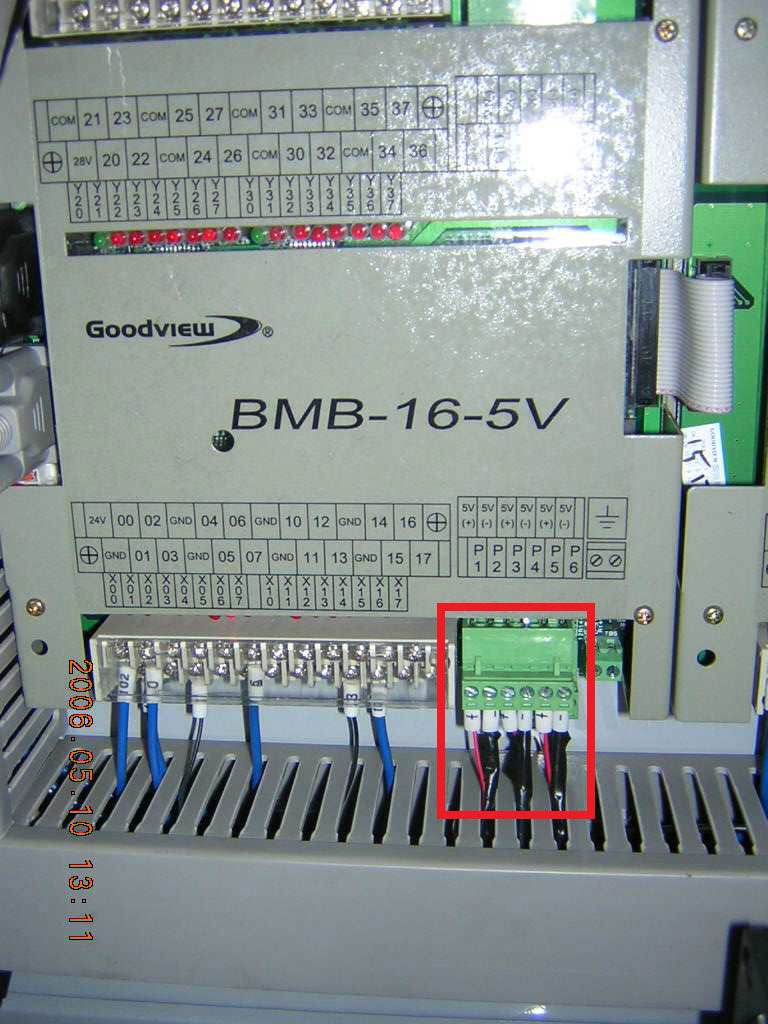

    2. 在DC 箱內，拆下BMB-16-5V (8)板上的夾模電位尺線路(如圖二)：
        圖2紅框處：
        上排為電位尺電源+-一組，一般而言由左至右依序為射出、夾模、托模。
        下排為電位尺訊號，P1：射出、P3：夾模、P4：托模

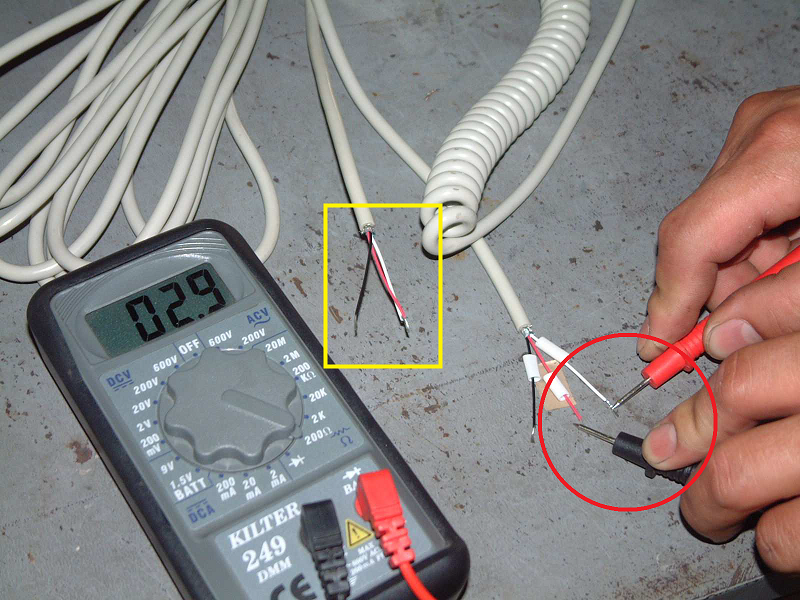

    3. 將線路一端的紅線和白線纏繞在一起(黃框處)，再用歐姆錶檢測線路另一端的紅線和白色，看線路是否有損壞(紅圈處)。(如圖三)
        歐姆錶上的測量值應小，如圖顯示2.9歐姆。如果測量值太大，則可能紅線或白線或兩線均損壞。

    4. 依上述步驟3.相同方式，再檢查線路的黑線與白線是否有損壞。

    5. 再依上述步驟3)之方式，再檢查線路的黑線與紅線是否有損壞。

    6. 如此線路中任一電線損壞，則更換此整條線路即可。

         P.S: 射出及托模電位尺的線路檢查方式亦同。

    7. 使用歐姆錶檢查電位尺是否故障。
        是→ 更換之。
        否→ 下一步。

    8. 依托模電位尺為例：

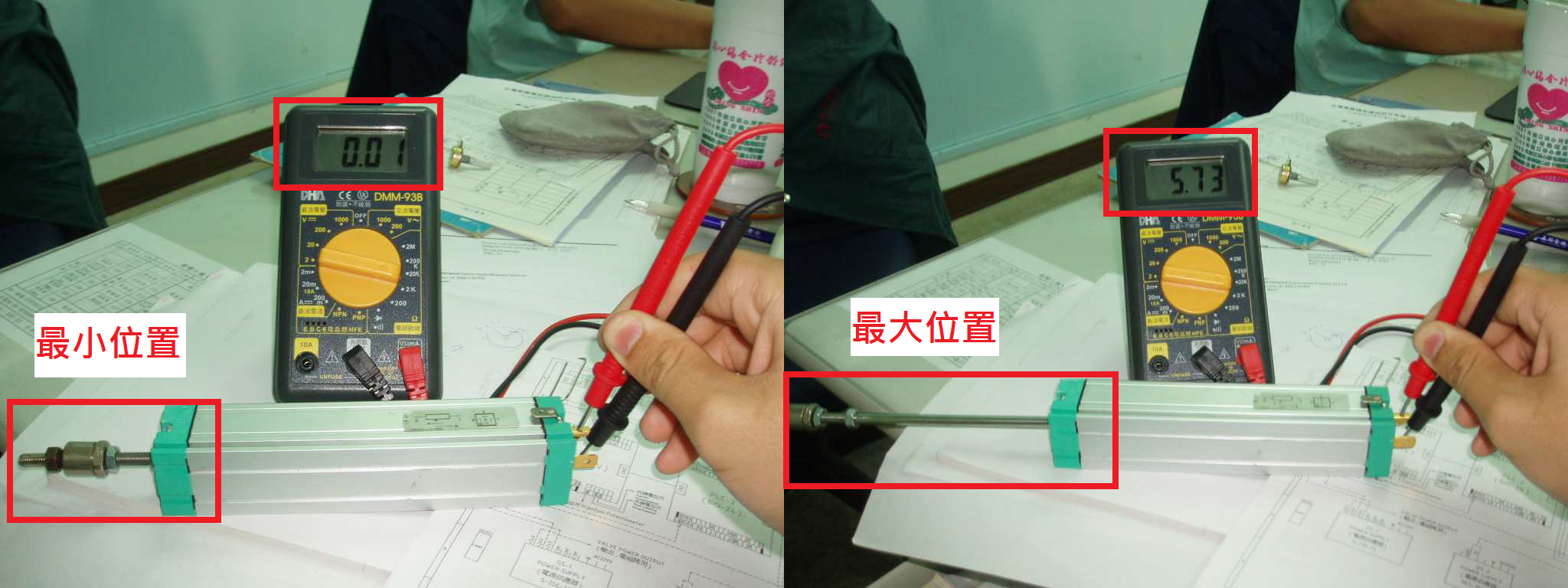

        使用歐姆錶去測量電位尺上的點一(歐姆錶紅棒)和點二(歐姆錶黑棒)，
        當電位尺位置為最小時，則歐姆錶上顯示的電阻應為0.01。
        當電位尺位置為最大時，則歐姆錶上顯示的電阻應約為5.73。
        若測量後，歐姆錶上顯示的電阻不正確或顯示異常，則表示電位尺故障。(如下圖所示)

    9. 若上述均正常，則可能為電腦損壞或BMB-16-5V(8)板損壞，需更換之。
