电气连接器嵌件注塑成型：立式注塑机案例研究

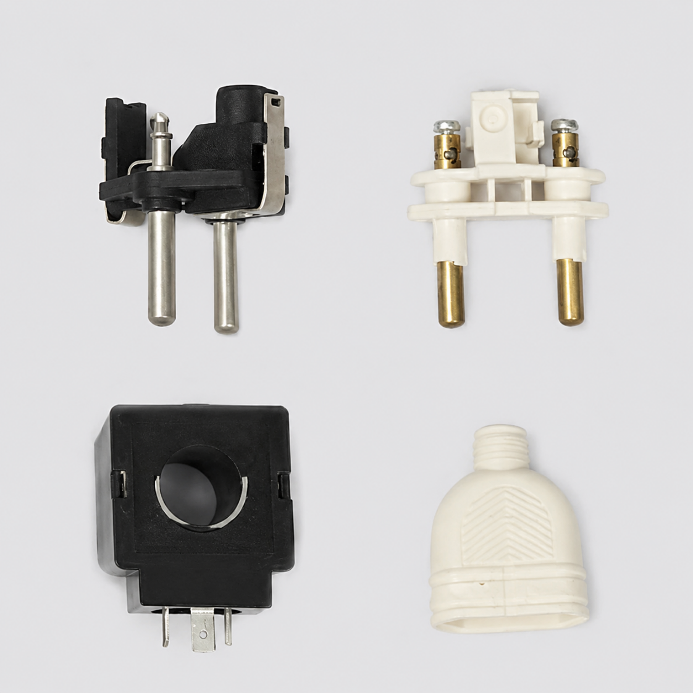

客户生产应用于电子产品的电气连接器相关零组件。这些零件需要在塑料注塑前，先将金属端子、线缆端部或连接器零件放置于模具内。





客户的产品范围包括：

1.  USB 连接器／USB 插头
2.  线缆连接器
3.  线束连接器
4.  电源插头
5.  端子包胶注塑
6.  包胶注塑连接器组件

对于这些产品，机台选型不能仅依据锁模力。客户还必须评估模具尺寸、嵌件放置方式、线缆走线、操作空间、注射单元容量、操作人员作业便利性，以及未来嵌件注塑成型自动化需求。

在一个相关案例中，突尼斯一家大型电子制造商采购了华嵘的 YC-2S 机型，用于电气连接器相关的嵌件注塑成型及包覆注塑成型生产。该决策与机台的无拉杆式结构、低机台高度及符合人体工学的操作平台有关。







电气连接器嵌件注塑成型的关键挑战，是在放置、合模、注塑、冷却及取件过程中，保持金属嵌件或线缆端部处于正确位置。即使嵌件发生微小位移，也可能影响最终连接器的品质。

常见的生产风险包括：

1.  合模过程中端子位移
2.  连接器薄壁部位发生短射
3.  金属插针或接触区域附近产生飞边
4.  成型后嵌件外露
5.  放置过程中线缆弯折或产生干涉
6.  因人工放置差异造成成型周期不稳定
7.  因嵌件遗漏或放置错误造成模具损坏

对于连接器制造商而言，机台必须同时支持成型性能与实际操作需求。若操作人员无法轻松放置嵌件、布置线缆并取出成品，即使注射单元本身适合，整个工艺仍可能变得不稳定。







立式注塑机通常适用于嵌件注塑成型，因为模具的开模方式可让嵌件在注塑前放置于下模侧。这对电气连接器而言相当实用，因为金属端子、插针、插头及线缆端部都必须在模具合模前完成定位。

对于连接器生产，其实际优点包括：

• 提供更好的模具操作空间，便于放置嵌件
• 明确区分放置、成型及取件作业
• 可搭配旋转工作盘、滑板式工作台及无拉杆式结构
• 可整合机械手、供料系统、传感器及检测系统
• 更有利于规划半自动或全自动嵌件注塑成型







不同的电气连接器产品需要不同的机台结构。USB 插头、电源插头、线缆连接器及线束连接器都属于电气连接器，但最适合的机台配置未必相同。

生产情境	建议方向	原因
重复生产连接器，且操作人员固定于同一作业位置	YR 系列旋转工作盘立式注塑机	操作人员可固定于操作侧进行嵌件放置及成品取出。旋转工作盘结构也更容易规划自动化。
连接器产品包含长线材、线缆端部或嵌件操作较困难	YC 或 YL 系列无拉杆式机型	模具周围开放空间更大，更容易放置长型零件及取出成品。
连接器产品的厂房空间有限或生产流程较简单	滑板式立式注塑机	依机台尺寸及配置而定，滑板式设计所需占地空间可能比旋转工作盘更小。
未来规划导入自动化	根据产品外形选择 YR、YC 或 YL	机台选型应从一开始就考虑机械手路径、传感器位置、治具空间及操作人员作业空间。



华嵘 YR 系列为旋转工作盘立式锁模立式注塑机。其产品页面列出 180 度旋转工作盘、定位销设计、机械手接口功能，以及标准双工位配置，并可选配三工位或四工位功能。当固定位置嵌件放置、成品取出及自动化规划为重要需求时，这些特点使 YR 系列成为合适的选择。



建议机型：YR 系列



华嵘 YC 系列为立式锁模卧式注射无拉杆式注塑机。YC 系列产品页面强调立式锁模无拉杆设计、三面开放空间、便于放置嵌件及取出成品、便于自动化整合规划、符合人体工学的操作平台，以及低机台高度。这些特点也是突尼斯电子制造商选购 YC-2S 的重要原因。



建议机型：YC 系列



对于长条型零件或含有线材的产品，华嵘立式注塑机产品系列亦列出 YC 与 YL 无拉杆式解决方案，因其左右两侧皆为开放式设计，便于放置嵌件及取出成品。

建议机型：YL 系列







突尼斯电子制造商选择 YC-2S，是因为其生产涉及电气连接器相关的嵌件注塑成型及包胶注塑成型应用，而开放式模具操作空间是重要需求。





关键选型原因包括：

1.  无拉杆式设计：开放式结构有助于降低操作嵌件、线缆端部或较长连接器零件时的干涉。
2.  三面开放空间：操作人员在放置嵌件及取出成品时，可更容易接近模具区域。
3.  低机台高度：较低的机台高度可提供更实用的机台周边操作环境。
4.  符合人体工学的操作平台：有助于在连接器生产过程中重复进行人工上下料作业。
5.  具备自动化规划能力：机台配置可与未来的机械手、治具及检测规划一并考虑。

此案例并不表示 YC-2S 是电气连接器的唯一解决方案。它说明了当连接器包含线缆端部、较长的嵌件或操作困难的条件时，无拉杆式操作空间可能比标准工作台结构更为重要。







即使第一阶段生产采用人工作业，连接器注塑成型的自动化仍应及早规划。一旦模具、治具及机台配置确定，后续再进行自动化改造将会更加困难。





实际可行的自动化导入流程包括：

第一阶段：使用定位治具进行人工嵌件放置

第二阶段：使用取放设备进行半自动嵌件放置

第三阶段：导入机械手上下料、成品取出及嵌件确认传感器

第四阶段：整合供料、检测及分选系统的完整自动化



对于电气连接器而言，自动化系统应以嵌件为核心进行设计。小型端子、插针、冲压金属零件或线缆端部，都必须在合模前完成供料、定向、取件、放置及确认。

延伸阅读：嵌件注塑成型自动化指南：注塑机、机械手臂、模具设计与投资回报率分析







在确认用于电气连接器嵌件注塑成型的立式注塑机之前，客户应准备以下信息：

1.  连接器图纸及嵌件图纸
2.  产品类型，例如 USB 连接器、线缆连接器、线束连接器、电源插头或端子包胶注塑
3.  材料种类，例如 PBT、PA、LCP、TPE 或其他工程塑料
4.  预计注射量及模穴数
5.  模具尺寸、模具厚度及开模行程需求
6.  嵌件放置方式，人工或自动化
7.  若产品包含线材，需提供线材长度、走线方式及允许弯曲方向
8.  所需机台结构，例如旋转工作盘、滑板式工作台或无拉杆式设计
9.  预计生产数量及班次安排
10.  品质检验需求，包括嵌件位置、飞边、短射及导通检测
11.  未来自动化规划，包括机械手、供料系统、传感器及检测设备
12.  厂房空间及操作人员作业空间需求

此检查清单有助于设备供应商依据实际生产需求推荐合适的机台，也有助于采购团队更准确地比较不同报价，因为最低的机台价格未必代表最符合生产需求。









立式注塑机之所以实用，是因为它能提供更好的模具区域操作空间，便于放置嵌件。金属端子、插针、插头或线材端部可在模具合模前完成定位，因此适用于人工上料、半自动上料或机械手自动化。



不一定。当固定作业位置、嵌件放置、成品取出及自动化规划是重要需求时，旋转工作盘是一种合适的选择。操作人员可固定于操作侧，而工作盘在各工位之间旋转，有助于建立稳定的生产流程。

然而，旋转工作盘通常比滑板式工作台占用更多厂房空间，尤其是在大型机台上，因为旋转工作盘直径会更加显著。当工厂空间有限，或生产配置需要较简单的结构时，滑板式工作台可能是更实用的选择。最终选择仍取决于产品类型、嵌件放置方式、自动化规划、机台尺寸及可用的厂房空间。



当产品包含长线材、线材端部、长条型零件或难以在传统结构内放置的嵌件时，应考虑 YC 或 YL 无拉杆式机型。开放式操作空间可让嵌件放置及成品取出更加方便。



电气连接器的嵌件注塑成型及包胶注塑成型可应用于 USB 连接器、线缆连接器、线束连接器、电源插头、端子包胶注塑零件及包胶注塑连接器组件。实际机台选型仍须依据产品外形、嵌件种类、线材长度、模具尺寸、材料及自动化规划而定。







对于电气连接器嵌件注塑成型而言，合适的机台应符合产品外形、嵌件种类、线材长度、模具配置、厂房空间及自动化规划需求。华嵘提供多种立式注塑成型解决方案，包括适用于固定作业位置生产的 YR 旋转工作盘机型，以及适用于需要开放式模具操作空间之连接器零件的 YC／YL 无拉杆式机型。欢迎联系华嵘，与我们讨论您的电气连接器成型需求，为您的生产规划提供最适合的机台配置。
