電氣連接器嵌件射出成型：立式射出成型機案例研究

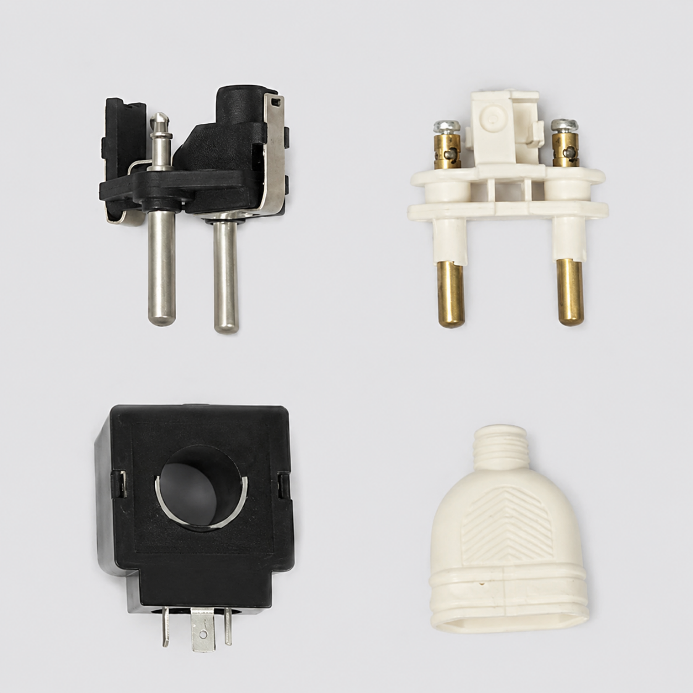

客戶生產應用於電子產品的電氣連接器相關零組件。這些零件需要在塑膠射出前，先將金屬端子、線纜端部或連接器零件放置於模具內。



客戶的產品範圍包括：

1.  USB 連接器／USB 插頭
2.  線纜連接器
3.  線束連接器
4.  電源插頭
5.  端子包覆射出
6.  包覆射出連接器組件

對於這些產品，機台選型不能僅依據鎖模力。客戶還必須評估模具尺寸、嵌件放置方式、線纜走線、操作空間、射出單元容量、操作人員作業便利性，以及未來嵌件射出成型自動化需求。

在一個相關案例中，突尼西亞一家大型電子製造商採購了華嶸的 YC-2S 機型，用於電氣連接器相關的嵌件射出成型及包覆射出成型生產。該決策與機台的無拉桿式結構、低機台高度及符合人體工學的操作平台有關。







電氣連接器嵌件射出成型的關鍵挑戰，是在放置、合模、射出、冷卻及取件過程中，保持金屬嵌件或線纜端部處於正確位置。即使嵌件發生微小位移，也可能影響最終連接器品質。

常見的生產風險包括：

1.  合模過程中端子位移
2.  連接器薄壁部位發生短射
3.  金屬插腳或接觸區域附近產生毛邊
4.  成型後嵌件外露
5.  放置過程中線纜彎折或產生干涉
6.  因人工放置差異造成成型週期不穩定
7.  因嵌件遺漏或放置錯誤造成模具損壞

對於連接器製造商而言，機台必須同時支援成型性能與實際操作需求。若操作人員無法輕鬆放置嵌件、配置線纜並取出成品，即使射出單元本身適合，整個製程仍可能變得不穩定。







立式射出成型機通常適用於嵌件射出成型，因為模具的開模方式可讓嵌件在射出前放置於下模側。這對電氣連接器而言相當實用，因為金屬端子、插針、插頭及線纜端部都必須在模具合模前完成定位。

對於連接器生產，其實際優點包括：

1.  提供更佳的模具操作空間，便於放置嵌件
2.  明確區分放置、成型及取件作業
3.  可搭配旋轉工作盤、滑板式工作台及無拉桿式結構
4.  可整合機械手臂、供料系統、感測器及檢測系統
5.  更有利於規劃半自動或全自動嵌件射出成型







不同的電氣連接器產品需要不同的機台結構。USB 插頭、電源插頭、線纜連接器及線束連接器都屬於電氣連接器，但最適合的機台配置未必相同。

生產情境	建議方向	原因
重複生產連接器，且操作人員固定於同一作業位置	YR 系列旋轉工作盤立式射出成型機	操作人員可固定於操作側進行嵌件放置及成品取出。旋轉工作盤結構也更容易規劃自動化。
連接器產品包含長線材、線纜端部或嵌件操作較困難	YC 或 YL 系列無拉桿式機型	模具周圍開放空間更大，更容易放置長型零件及取出成品。
連接器產品的廠房空間有限或生產流程較簡單	滑板式立式射出成型機	依機台尺寸及配置而定，滑板式設計所需占地空間可能比旋轉工作盤更小。
未來規劃導入自動化	依產品外型選擇 YR、YC 或 YL	機台選型應從一開始就考量機械手臂路徑、感測器位置、治具空間及操作人員作業空間。



華嶸 YR 系列為旋轉工作盤立式鎖模立式射出成型機。其產品頁面列出 180 度旋轉工作盤、定位銷設計、機械手臂介面功能，以及標準雙工位配置，並可選配三工位或四工位功能。當固定位置嵌件放置、成品取出及自動化規劃為重要需求時，這些特點使 YR 系列成為合適的選擇。

#圖片連結: https://www.huarong.com.tw/uploads/features/03-02-02.webp

建議機型：YR 系列



華嶸 YC 系列為立式鎖模臥式射出無拉桿式射出成型機。YC 系列產品頁面強調立式鎖模無機柱設計、三面開放空間、便於放置嵌件及取出成品、便於自動化整合規劃、符合人體工學的操作平台，以及低機台高度。這些特點也是突尼西亞電子製造商選購 YC-2S 的重要原因。

#圖片連結: https://www.huarong.com.tw/uploads/features/03-03-02.webp

建議機型：YC 系列



對於長條型零件或含有線材的產品，華嶸立式射出成型機產品系列亦列出 YC 與 YL 無拉桿式解決方案，因其左右兩側皆為開放式設計，便於放置嵌件及取出成品。

建議機型：YL 系列







突尼西亞電子製造商選擇 YC-2S，是因為其生產涉及電氣連接器相關的嵌件射出成型及包覆射出成型應用，而開放式模具操作空間是重要需求。

關鍵選型原因包括：

1.  無拉桿式設計： 開放式結構有助於降低操作嵌件、線纜端部或較長連接器零件時的干涉。
2.  三面開放空間： 操作人員在放置嵌件及取出成品時，可更容易接近模具區域。
3.  低機台高度： 較低的機台高度可提供更實用的機台周邊操作環境。
4.  符合人體工學的操作平台： 有助於連接器生產過程中重複進行人工上下料作業。
5.  具備自動化規劃能力： 機台配置可與未來的機械手臂、治具及檢測規劃一併考量。

此案例並不表示 YC-2S 是電氣連接器的唯一解決方案。它說明了當連接器包含線纜端部、較長的嵌件或操作困難的條件時，無拉桿式操作空間可能比標準工作台結構更為重要。







即使第一階段生產採用人工作業，連接器射出成型的自動化仍應及早規劃。一旦模具、治具及機台配置確定，後續再進行自動化改造將會更加困難。

實際可行的自動化導入流程包括：

第一階段： 使用定位治具進行人工嵌件放置

第二階段： 使用取放設備進行半自動嵌件放置

第三階段： 導入機械手臂上下料、成品取出及嵌件確認感測器

第四階段： 整合供料、檢測及分選系統的完整自動化

對於電氣連接器而言，自動化系統應以嵌件為核心進行設計。小型端子、插針、沖壓金屬零件或線纜端部，都必須在合模前完成供料、定向、取件、放置及確認。

延伸閱讀： 嵌件射出成型自動化指南：機台、機械手臂、模具與投資報酬率







在確認用於電氣連接器嵌件射出成型的立式射出成型機之前，客戶應準備以下資訊：

1.  連接器圖面及嵌件圖面
2.  產品類型，例如 USB 連接器、線纜連接器、線束連接器、電源插頭或端子包覆射出
3.  材料種類，例如 PBT、PA、LCP、TPE 或其他工程塑膠
4.  預估射出量及模穴數
5.  模具尺寸、模具厚度及開模行程需求
6.  嵌件放置方式，人工或自動化
7.  若產品包含線材，需提供線材長度、走線方式及允許彎曲方向
8.  所需機台結構，例如旋轉工作盤、滑板式工作台或無拉桿式設計
9.  預期生產數量及班別安排
10.  品質檢驗需求，包括嵌件位置、毛邊、短射及導通檢測
11.  未來自動化規劃，包括機械手臂、供料系統、感測器及檢測設備
12.  廠房空間及操作人員作業空間需求

此檢查清單有助於設備供應商依據實際生產需求推薦合適的機台，也有助於採購團隊更準確地比較不同報價，因為最低的機台價格未必代表最符合生產需求。









立式射出成型機之所以實用，是因為它能提供更好的模具區域操作空間，便於放置嵌件。金屬端子、插針、插頭或線材端部可在模具合模前完成定位，因此適用於人工上料、半自動上料或機械手臂自動化。



不一定。當固定作業位置、嵌件放置、成品取出及自動化規劃是重要需求時，旋轉工作盤是一種合適的選擇。操作人員可固定於操作側，而工作盤在各工位之間旋轉，有助於建立穩定的生產流程。

然而，旋轉工作盤通常比滑板式工作台占用更多廠房空間，尤其是在大型機台上，因為旋轉工作盤直徑會更加顯著。當工廠空間有限，或生產配置需要較簡單的結構時，滑板式工作台可能是更實用的選擇。最終選擇仍取決於產品類型、嵌件放置方式、自動化規劃、機台尺寸及可用的廠房空間。



當產品包含長線材、線材端部、長條型零件或難以在傳統結構內放置的嵌件時，應考慮 YC 或 YL 無拉桿式機型。開放式操作空間可讓嵌件放置及成品取出更加方便。



電氣連接器的嵌件射出成型及包覆射出成型可應用於 USB 連接器、線纜連接器、線束連接器、電源插頭、端子包覆射出零件及包覆射出連接器組件。實際機台選型仍須依據產品外型、嵌件種類、線材長度、模具尺寸、材料及自動化規劃而定。







對於電氣連接器嵌件射出成型而言，合適的機台應符合產品外型、嵌件種類、線材長度、模具配置、廠房空間及自動化規劃需求。華嶸提供多種立式射出成型解決方案，包括適用於固定作業位置生產的 YR 旋轉工作盤機型，以及適用於需要開放式模具操作空間之連接器零件的 YC／YL 無拉桿式機型。歡迎聯絡華嶸，與我們討論您的電氣連接器成型需求，為您的生產規劃最適合的機台配置。
