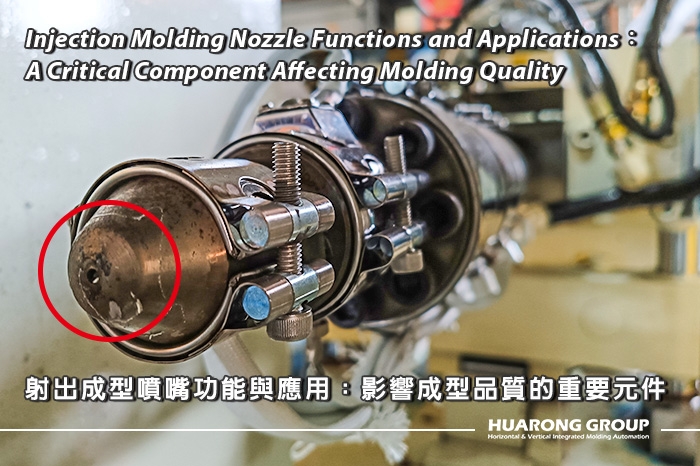

注塑成型喷嘴功能与应用：影响成型质量的重要部件

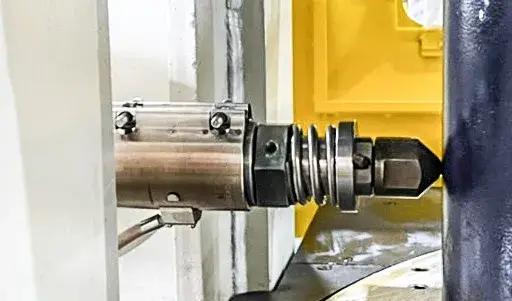

位于注塑机料筒前端与模具主流道衬套之间，是熔融塑料进入模具之前的最后一道流动通道，当塑料原料经过螺杆塑化后形成熔体，便会通过喷嘴进入模具流道系统，最终充填型腔形成产品。

从表面来看，喷嘴似乎只是连接设备与模具的管道，但实际上它同时承担熔体输送、温度控制、压力传递及流动稳定等多项重要功能，若喷嘴设计不当，即使注塑机本身性能优异，仍可能产生各种成型缺陷。



• 将熔融塑料稳定输送至模具
• 维持熔体温度均匀性
• 降低熔体流动阻力
• 提高注射压力传递效率
• 改善颜色与添加剂分散效果
• 防止漏料与滴料问题
• 提升产品尺寸稳定性
• 降低成型缺陷发生率





常见缺陷	可能影响
短射	产品充填不足
流痕	表面外观不良
色差	颜色分布不均
拉丝	开模时产生塑料细丝
烧焦痕	熔体局部过热
漏料	材料浪费与污染







塑料颗粒进入料筒后，经过加热与螺杆剪切作用逐渐熔融，当螺杆向前推进时，熔体便在高压状态下通过喷嘴进入模具。整个流动路径如下：

料筒 → 喷嘴 → 主流道衬套 → 主流道 → 分流道 → 浇口 → 型腔

在这段流动过程中，喷嘴必须兼顾以下三项关键任务：



确保熔体能以稳定且均匀的流量进入模具，避免流速波动造成充填不均。



不同塑料材料具有不同加工温度范围，喷嘴必须维持适当温度，避免熔体提前凝固或过热分解。

材料	建议加工温度范围
聚丙烯	190～240°C
聚乙烯	180～230°C
ABS塑料	220～260°C
聚碳酸酯	280～320°C
尼龙66	260～300°C
聚苯硫醚	300～350°C



喷嘴需有效将注射压力传递至型腔，若流道设计不佳，容易产生压力损失，进而导致短射或保压不足。







不同产品需求与材料特性，需搭配不同喷嘴设计才能获得最佳成型效果。



标准喷嘴为最常见设计，内部结构简单且成本较低，适合大部分通用塑料产品量产。

适用材料：

• 聚丙烯
• 聚乙烯
• 聚苯乙烯
• ABS塑料

主要优势：

• 成本低
• 维护容易
• 更换快速
• 适用范围广



混炼喷嘴内部配置特殊混合结构，能让熔体于流经过程中反复分流与重组，进而提升混合均匀性。

特别适合：

• 汽车灯具
• 光学零件
• 高透明产品
• 工程塑料零件

改善项目	效益
颜色均匀度	降低色差与色纹
熔体温度	提升均匀性
添加剂分散	更加均匀
尺寸稳定性	降低翘曲变形
表面质量	减少流痕与黑点



过滤喷嘴内部设置金属滤网，可有效拦截未熔塑料颗粒与外来杂质。

适用场合：

• 再生料比例较高产品
• 高外观质量产品
• 热流道系统

优点：

• 提升产品洁净度
• 降低黑点缺陷
• 保护模具与热流道系统

缺点：

• 增加注射压力需求
• 滤网需定期更换



相较于传统滤网设计，间隙过滤喷嘴拥有更大的过滤面积，可降低流动阻力并延长清洁周期。

适合：

• 高产量工厂
• 长时间连续生产
• 工程塑料加工



止流喷嘴利用内部机构控制熔体流动，可有效防止停机时产生滴料问题。

常见应用：

• 双色注塑
• 多色成型
• 热流道系统
• 高黏度材料

主要优势：

• 降低材料浪费
• 防止漏料
• 提高生产稳定性



模块化设计可快速更换内部组件，提升设备灵活性与维修效率。

特别适用于：

• 小批量多品种生产
• 频繁换料生产线
• 自动化制造系统









随着产品外观与性能要求提高，混炼喷嘴已逐渐成为许多高端注塑应用的重要配置。其核心概念在于通过特殊流道设计，使熔体在流动过程中不断被分流、重组及混合，使材料组成更加均匀。



在添加色母粒、染料或功能性添加剂的工艺中，若熔体混合不均匀，容易造成产品表面出现色差、色纹或云雾状外观等问题。混炼喷嘴通过内部特殊流道结构，使熔体在流动过程中持续分流与重组，让颜料能更均匀地分散于熔体之中，进而提升产品颜色一致性与外观质量。



熔融塑料在料筒内流动时，中心区域与靠近流道壁面的区域往往存在一定程度的温度差异，若温度分布不均，可能导致局部过热、材料降解或充填不平衡等问题。混炼喷嘴能够促进熔体在流动过程中的热量交换，使熔体温度更加均匀，有助于降低温度波动对成型质量的影响，提升产品尺寸稳定性与成型一致性。



传统注塑成型工艺通常通过提高背压来改善熔体混合效果，但过高的背压不仅会增加螺杆塑化时间，也可能造成额外的剪切热与能源消耗，甚至提高材料热降解风险。混炼喷嘴则利用机械结构提升熔体混合效率，使材料在较低背压条件下仍能达到良好的均匀性，兼顾混炼质量、生产效率与能源利用率。



对于尼龙、聚对苯二甲酸丁二酯、聚苯硫醚等工程塑料而言，熔体均匀性往往会直接影响最终产品的机械性能与尺寸精度。通过混炼喷嘴所产生的均匀混合作用，可使玻璃纤维、填充材料及添加剂更均匀地分散于基材中，提升产品的强度、刚性及尺寸稳定性，同时降低因材料分布不均所造成的性能波动问题，使产品在长期使用下仍能保持稳定质量。







喷嘴长期处于高温、高压及高剪切环境中，因此容易产生各种工艺问题。



喷嘴漏料是常见的设备问题，不仅会造成原料浪费，也可能污染模具与设备，进而影响产品质量及生产效率。

产生原因	解决方法
喷嘴与主流道衬套接触压力不足	适当提高射座前进压力，确保密封效果
喷嘴与主流道衬套中心偏移	重新校正射座与模具中心位置
密封面磨损或损伤	修磨或更换磨损零件
喷嘴R角与主流道衬套规格不符	选用兼容规格的喷嘴与主流道衬套
长时间使用造成接触面变形	定期检查并更换老化零件



拉丝是指模具开启时，喷嘴出口处尚未凝固的熔体被产品或流道带出，形成细长塑料丝的现象，除了影响外观质量外，也可能增加后续修整作业与不良率。

产生原因	解决方法
喷嘴温度过高	适当降低喷嘴温度设定
喷嘴孔径过大	选择较小孔径设计
材料冷却不足	延长冷却时间或优化冷却系统
材料流动性过高	调整加工温度或材料配方
喷嘴结构不适合	采用防拉丝喷嘴或止流喷嘴



当熔体流经喷嘴时产生过大的流动阻力，会导致注射压力需求增加，甚至影响型腔充填效果。

产生原因	解决方法
过滤器或滤网堵塞	定期清洁或更换过滤组件
喷嘴流道过窄	选用较大流道设计
材料黏度过高	提高熔体温度或更换适合材料
喷嘴内部磨损变形	检查并更换受损零件
混炼结构设计不当	重新评估喷嘴类型与规格



熔体于喷嘴出口处提前凝固，导致流动受阻甚至无法正常注射的现象，此问题常发生于高熔点材料或设备停机后重新开机的情况。

产生原因	解决方法
喷嘴温度设定过低	提高喷嘴加热温度
停机时间过长	停机期间定时进行排料作业
加热圈故障或老化	检查并更换加热元件
喷嘴散热过快	使用保温装置或改善隔热设计
高温工程塑料加工条件不足	根据材料特性调整加工温度







喷嘴选型不应只考虑价格，而应从材料、产品结构、生产模式及设备条件进行整体评估。



材料	推荐喷嘴
聚丙烯、聚乙烯	标准喷嘴
ABS塑料	混炼喷嘴
聚碳酸酯	混炼喷嘴
玻纤增强尼龙	耐磨混炼喷嘴
聚苯硫醚	高耐温喷嘴



产品类型	推荐喷嘴
汽车灯具	混炼喷嘴
光学产品	混炼喷嘴
医疗产品	混炼喷嘴
多色产品	止流喷嘴
再生料产品	过滤喷嘴



• 频繁换色：混炼喷嘴
• 长时间量产：间隙过滤喷嘴
• 自动化产线：止流喷嘴
• 小批量多品种生产：模块化喷嘴







再优秀的喷嘴设计，若缺乏适当维护，仍可能导致质量不稳定与设备故障，因此建立预防保养制度相当重要。



• 是否漏料
• 加热圈运行状态
• 温度控制是否正常
• 接触面是否异常



• 清洁流道
• 检查滤网
• 检查孔径磨损
• 确认同心度



• 校正射座中心
• 检查密封面
• 更换磨损零件
• 确认温控系统精度

对于玻璃纤维增强塑料等高磨损材料，更应提高检查频率，以避免喷嘴提前损坏。







注塑成型喷嘴虽然体积不大，却是影响熔体流动、压力传递、温度控制与产品质量的重要关键部件。从标准喷嘴、混炼喷嘴、过滤喷嘴到止流喷嘴，不同设计均对应不同材料特性与生产需求，喷嘴的选择与性能将直接影响成品的一致性与工艺稳定性。通过适当的喷嘴选型、定期维护保养及合理的工艺参数设定，企业不仅能够有效降低成型缺陷，也能提升生产质量、缩短换料时间并降低整体制造成本。
