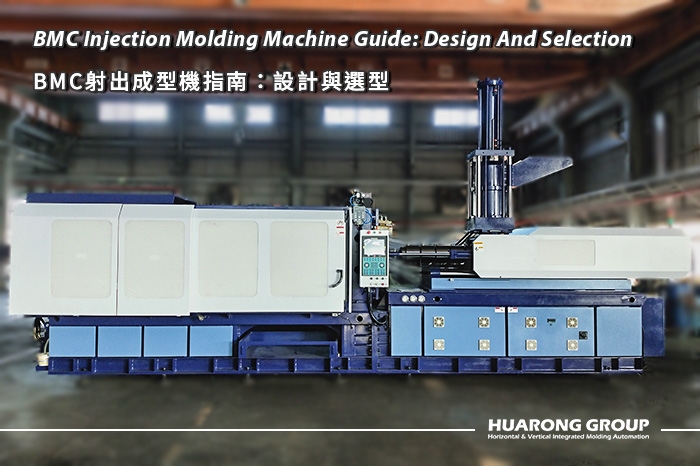

BMC 射出成型機指南：設計與選型
2026-09-30 09:12:05
BMC，即團狀模塑料（Bulk Molding Compound），是一種熱固性複合模塑材料，廣泛應用於電氣零組件、汽車零件、工業零組件，以及其他需要尺寸穩定性、耐熱性、電氣絕緣性與機械性能的應用。
然而，BMC成型並不只是處理一種不同類型的塑膠，BMC具有特殊的材料特性，會影響進料、塑化、射出、模具溫度、固化以及設備磨耗，這些差異使得機台配置成為實現穩定生產的重要因素。
因此，在評估BMC射出成型機時，製造商不應只考慮鎖模力與射出容量，材料進料、螺桿與料管配置、耐磨性、溫度控制、模具需求、射出量重複精度以及自動化，都可能影響長期生產性能。
H2：什麼是 BMC？為什麼需要專用射出成型機？
團狀模塑料（Bulk Molding Compound，BMC）是一種熱固性複合模塑材料，通常由熱固性樹脂、補強纖維、礦物填料、添加劑以及其他依配方而定的成分所組成。
不同於一般可透過加熱軟化，並在冷卻後再次固化的熱塑性塑膠，BMC在成型過程中會發生不可逆的固化反應，熱能會活化固化系統，使材料形成最終的機械與熱性能。
這種特性帶來數項設備需求。首先，BMC 必須以受控且一致的方式輸送至射出單元，其配方可能含有具磨耗性的填料與補強纖維，這些成分可能增加與材料接觸之零組件的磨耗。其次，射出單元必須根據特定 BMC 配方進行配置，在避免材料過度劣化或提前固化的情況下完成材料處理與射出。第三，模具溫度扮演關鍵角色，因為模具會提供材料射出後所需的固化熱條件。
基於上述原因，BMC射出成型機通常會與傳統熱塑性塑膠射出成型機採用不同的配置。
H2：BMC 射出成型與傳統熱塑性塑膠射出成型的比較
H3：材料特性
熱塑性塑膠通常以粒料形式供應，並在料管內透過加熱軟化後進行射出，填充模具後，材料通常透過冷卻而固化。
BMC 的行為則不同。BMC 是由樹脂、填料、纖維及其他配方成分所組成的熱固性材料，在固化發生之前，材料必須在適當的製程條件下進行處理與射出。
配方也可能影響材料的黏度、纖維特性、磨耗程度與流動特性。
H3：加熱與固化特性
對熱塑性塑膠而言，料管加熱主要用於熔融材料，而模具溫度則通常與冷卻、表面品質、結晶或週期時間控制有關，具體取決於樹脂種類。
對 BMC 而言，溫度與固化之間的關係則有所不同。
射出單元必須維持適當條件，以進行材料製備與射出，同時避免材料在抵達模具之前發生不必要的固化，接著，模具會被加熱，以提供固化所需的熱條件。
H3：進料需求
傳統熱塑性塑膠射出成型機通常以粒料進料系統為設計基礎。
BMC 可能需要不同的進料方式與材料處理配置，具體取決於其配方與供料形式。
穩定的進料尤其重要，因為材料輸送量的變化可能影響射出量重複精度、充填行為以及生產重複性。
H3：機台磨耗考量
BMC 所使用的填料與補強纖維可能造成零組件磨耗。
因此，螺桿、料管、射嘴以及其他與材料接觸的零組件，都應根據所加工材料的磨耗性與配方進行評估。
H2：BMC 材料進料系統
H3：為什麼傳統粒料進料不足以應付
傳統粒料輸送系統是根據粒狀熱塑性塑膠的物理特性進行設計。BMC 可能需要不同的進料方式，具體取決於其配方與供料形式。
其目標是將材料穩定地輸送至射出單元，同時降低材料受到干擾的程度，並維持可預期的供料狀態。
H3：穩定的材料進料與計量
一致的材料進料會直接影響射出量重複精度。
如果進入射出單元的材料量發生波動，可能造成射出量變化。這可能導致充填、產品重量、尺寸一致性以及固化行為產生差異。
H3：自動化進料考量
對於高產量 BMC 生產，自動化進料可以減少人工材料處理，並提升生產連續性。
自動化系統應根據以下項目進行評估：
- BMC 材料特性
- 所需進料能力
- 材料儲存與補充
- 生產週期
- 操作人員參與程度
- 與整體生產線的整合
H2：BMC 的螺桿、料管與射出單元設計
H3：專用螺桿與料管幾何設計
BMC 螺桿應根據材料的加工特性進行選擇，而不是直接使用標準熱塑性塑膠螺桿。
螺桿幾何設計應在考量配方中的填料、纖維、黏度與固化特性的情況下，支援穩定的材料處理與射出。
H3：耐磨耗零組件
BMC 配方可能含有礦物填料與補強纖維，進而造成磨耗。
因此，採用耐磨耗的材料接觸零組件，對於維持長期機台性能可能相當重要。
H3：耐腐蝕考量
除了磨耗之外，也應考慮特定配方的化學特性。
樹脂系統、添加劑、填料以及加工條件，都可能影響材料接觸環境。
H3：射出量重複精度
穩定的射出量對於 BMC 生產的穩定性至關重要。
材料進料、螺桿位置、射出行為或零組件磨耗的變化，都可能影響每一循環所輸送的材料量。
H2：BMC 射出成型的溫度控制
H3：射出單元溫度管理
射出單元應維持適合特定 BMC 等級的條件。
其目的在於支援穩定射出，同時避免材料在抵達模具之前不必要地加速固化反應。
H3：模具加熱與固化
不同於許多以冷卻作為固化主要方式的傳統熱塑性塑膠製程，BMC 成型依靠模具中的熱能啟動並控制固化。
因此，模具溫度所影響的不僅是表面品質，也直接與固化製程相關，進而影響週期時間與產品性能。
H3：防止提前固化
射出單元內的提前固化可能造成嚴重的生產問題。
如果材料在尚未完成射出之前就開始固化，流動阻力可能增加，且材料可能累積於射出系統的特定區域。
H3：填充與固化行為的平衡
BMC 製程需要在讓材料流入模具與提供足夠固化熱能之間取得平衡。
最佳平衡取決於材料配方、產品幾何形狀、模具設計、射出條件以及目標週期。
H2：模具、排氣與頂出考量
H3：模具溫度
模具必須提供固化所需的熱條件。
對於多模穴模具，或產品幾何與材料流動存在顯著差異的情況，模具各區域的溫度均勻性可能尤其重要。
H3：排氣
BMC 成型可能在固化過程中產生氣體，有效的排氣有助於讓氣體在充填與固化過程中從模穴排出。
排氣不足可能導致充填不完整、表面痕跡、燒焦或其他成型問題。
H3：毛邊控制
毛邊可能由多種因素造成，包括射出壓力過高、鎖模力不足、模具分模面狀況、模具磨耗或製程不穩定。
H3：頂出
固化後，產品必須從模具中脫離，同時避免損壞關鍵結構。
頂出力與頂出時機取決於產品幾何形狀、材料特性、模具表面以及固化條件。
H2：如何選擇 BMC 射出成型機
H3：產品重量與射出量需求
產品重量是首先需要確認的參數之一。
所需射出量應包含每一循環所需的總成型材料量，包括產品以及任何相關的流道或製程材料。
H3：模具尺寸與鎖模力
模具尺寸決定模具是否能實際安裝於機台的模板與哥林柱區域內。
鎖模力也必須足以抵抗射出與固化過程中的開模力。
H3：BMC 材料等級
不同 BMC 配方可能具有不同的流動特性、填料含量、補強纖維、固化系統與加工需求。
因此，在最終確定機台配置之前，應確認 BMC 材料等級。
H3：模穴數與目標週期
模穴數會直接影響生產產量。
多模穴模具可以提高每一循環的產量，但也可能增加充填平衡、模具溫度均勻性、排氣以及自動化方面的要求。
H3：自動化需求
自動化可能包括材料進料、產品取出、輸送、檢驗、計數、包裝或其他後段作業。
H3：所需生產穩定性
應針對長時間運轉狀況評估生產穩定性。
主要考量包括：
- 射出量重複精度
- 材料進料一致性
- 零組件磨耗
- 溫度穩定性
- 模具溫度均勻性
- 週期重複性
- 維護需求
- 自動化整合
H2：BMC 與電木射出成型機
H3：材料差異
BMC 通常由熱固性樹脂搭配填料與補強纖維組成，而電木通常指酚醛系熱固性材料。
H3：進料差異
BMC 的物理形態與處理需求可能與酚醛模塑材料不同。
H3：機台配置差異
兩種材料都可能需要專用螺桿、料管、溫度控制以及耐磨耗配置。然而，適用的機台應根據特定配方，而不是僅依據廣義的材料類別來決定。
H3：選型前需要確認的問題
在選擇 BMC 或電木生產設備之前，製造商應確認：
- 確切的材料等級是什麼？
- 材料配方與填料含量是多少？
- 所需產品重量是多少？
- 模具尺寸是多少？
- 需要多少模穴？
- 目標週期時間是多少？
- 需要何種進料方式？
- 需要何種程度的自動化？
- 建議採用何種耐磨耗防護？
- 材料供應商指定的模具溫度與固化條件為何？
H2：常見 BMC 成型問題與機台端檢查
H3：射出量不穩定
可能的機台端因素包括材料進料不一致、螺桿或料管磨耗、射出條件不穩定，或射出單元配置不正確。
H3：充填不良
充填不良可能與材料流動特性、射出條件、模具溫度、排氣或模具設計有關。
H3：毛邊
毛邊可能與壓力過高、鎖模力不足、模具狀況、分模面磨耗或製程不穩定有關。
H3：提前固化
當射出系統內的材料條件使固化反應過早開始時，可能發生提前固化。
H3：零組件過度磨耗
磨耗加速可能與 BMC 配方中的磨耗性填料或補強纖維有關。
H2：BMC 射出成型機應用案例
BMC 生產專案應視為完整的成型系統進行評估，而不只是單純的機台採購。
例如，考慮一項需要多模穴 BMC 零組件的生產應用，其具有特定的產品重量與目標週期。
機台評估將從 BMC 等級及其加工需求開始。接著，根據產品重量與模穴數估算所需射出容量與生產產量。
接下來，將檢視模具尺寸與投影面積，以確定適當的鎖模能力。
之後，將根據 BMC 配方選擇材料進料系統、螺桿與料管配置，以及耐磨耗零組件。
最後，將模具溫度控制、排氣、產品取出以及自動化需求整合至完整的生產單元中。
H2：BMC 射出成型機常見問題
H3：什麼是 BMC 射出成型機？
BMC 射出成型機是一種針對團狀模塑料（Bulk Molding Compound）進行配置的射出成型系統，BMC 是一種熱固性複合材料。
H3：BMC 可以使用標準熱塑性塑膠射出成型機成型嗎？
這取決於材料、機台配置以及生產需求。
H3：BMC 與電木射出成型有什麼不同？
BMC 是一種通常包含樹脂、填料與補強纖維的熱固性複合材料，而電木通常指酚醛系熱固性材料。
H3：為什麼 BMC 需要特殊的螺桿與料管？
BMC 配方可能含有磨耗性填料與補強纖維，這些成分可能增加材料接觸零組件的磨耗。
H3：BMC 如何進入射出成型機？
BMC 的進料方式取決於材料的物理形態與配方。可以使用專用進料系統，將材料穩定地輸送至射出單元。
H3：如何選擇 BMC 射出成型機的射出量與鎖模力？
射出量應根據每一成型循環所需的總材料量決定，包括成型產品與適用的製程材料。
H3：什麼原因會造成 BMC 射出成型設備過度磨耗？
部分 BMC 配方中的磨耗性填料與補強纖維可能加速磨耗。
