注塑成型翘曲分析：模具、材料与加工的影响

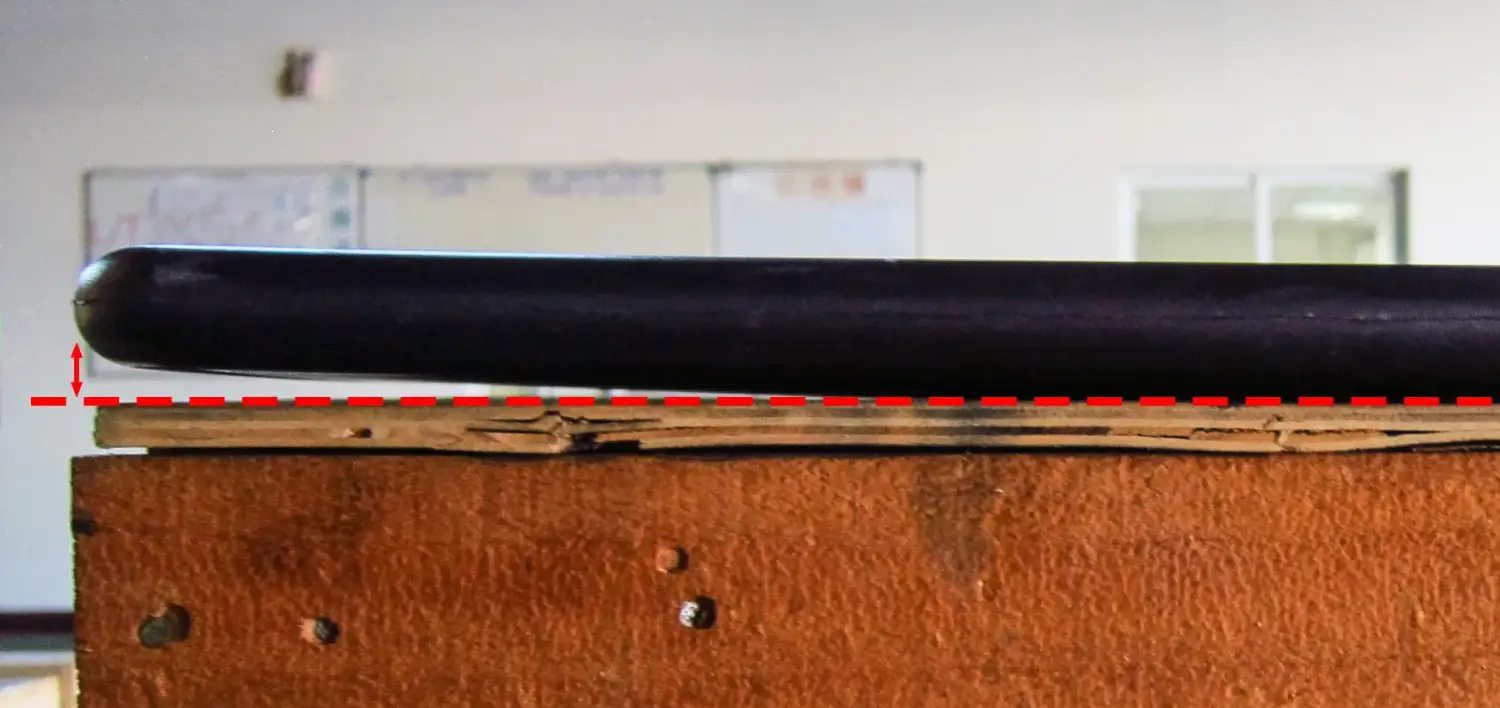

翘曲指塑料成型件在脱模后，其形状偏离设计尺寸或预期轮廓的现象，常表现为局部或整体的弯曲、扭曲、翘起或变形，翘曲严重程度取决于产品结构、材料特性及加工参数，轻微翘曲可能仅影响外观，严重翘曲则可能导致功能失效或无法装配。

与其他注塑缺陷不同，翘曲是由内部应力分布不均、冷却收缩差异导致的整体形变，而非单纯的表面瑕疵。

缺陷类型	特征	差异
翘曲	整体或局部扭曲、翘起	由收缩不均或内部应力造成整体变形
缩痕	表面凹陷	多出现于厚壁区域，由局部收缩或保压不足造成
流动纹	表面波纹状痕迹	美观性问题，通常不影响功能
熔接线	熔体交汇处的细线	局部强度降低，但与整体翘曲不同

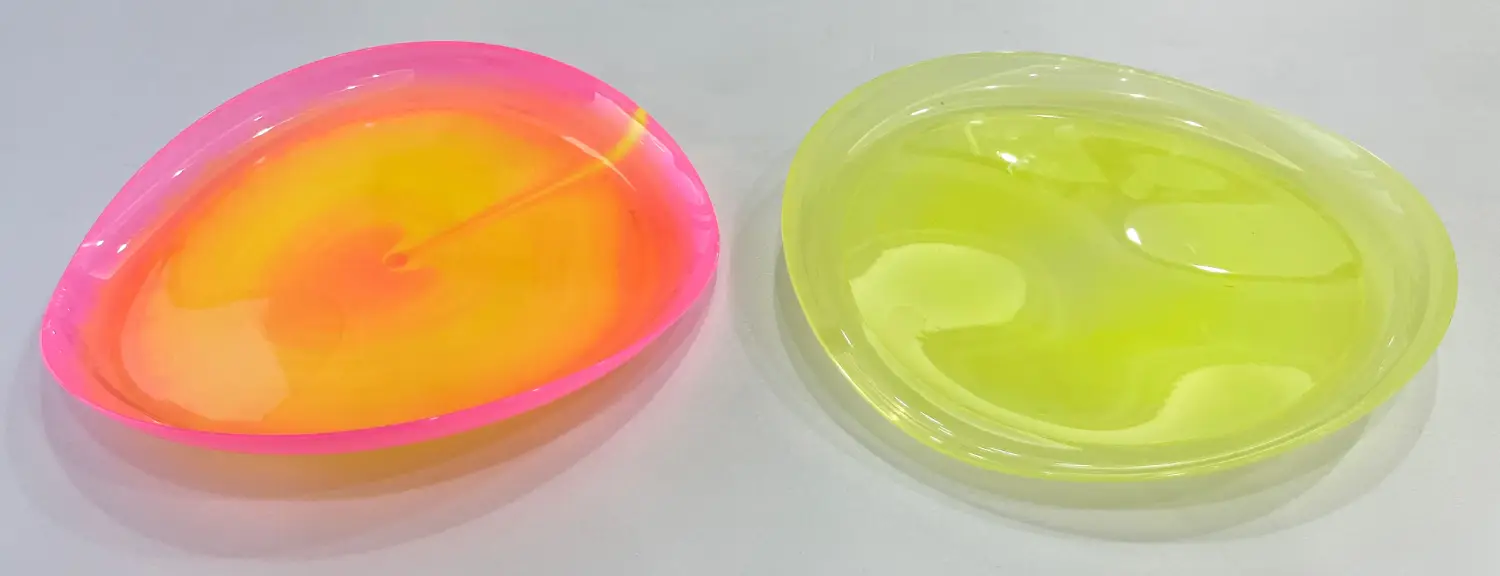

翘曲是一系列因素交互影响的结果，可从以下五个方面分析：

• 冷却系统不均：模具冷却水路布局不合理，会导致模温分布不匀，使塑件收缩差异增大，最终发生翘曲。
• 浇口与浇道设计不当：浇口位置不合理或尺寸不正确，会造成熔体流动不稳定、纤维取向不一致。
• 模具精度不足：模面不平整或尺寸偏差会影响填充均匀性及冷却速度。
• 多腔模压力不平衡：各腔压力不一致时，塑件收缩量不同，导致翘曲差异化。
• 模具热膨胀差异：模具钢材热膨胀不一致或温控不足，会影响塑件冷却后的稳定性。

• 注射压力不足或过高：压力过低无法填充模腔，造成局部薄弱，压力过高则易累积内应力，两者均可能引起翘曲。
• 保压时间过短或过长：保压时间不足会使塑料未充分填充及冷却，时间过长则增加内应力累积。
• 注射速度过快：高速注射会使熔料在模腔内产生剪切应力，导致纤维取向不均，冷却后翘曲。
• 螺杆停留时间不足：材料未充分受热，熔融不均，易造成分子排列不一致，引发翘曲。
• 料筒与模具温度控制不当：温度过低，塑料未达均匀熔融；温度过高则增加内应力，模具与料筒温度需精确控制，确保冷却均匀。

• 壁厚不均：塑料收缩及冷却速度与壁厚成正比，厚薄不一致容易造成局部翘曲。
• 缺少加强筋或支撑结构：大面积平板或薄壁结构，如果缺少肋筋支撑，容易在冷却后翘起。
• 结构复杂：长条形、曲面或突出结构较难保持形状稳定。
• 浇口设计不合理：流动方向不均，会造成纤维或填充料取向不一致。

• 半结晶材料：如PP、PE、POM等，收缩大且方向依流动而异，容易引发翘曲。
• 非晶材料：如PC、PS，收缩均匀性较好，但仍受冷却不均影响。
• 纤维增强材料：纤维方向不一致会造成局部收缩差异，增加翘曲风险。
• 塑料干燥不足：含水量过高会引起气泡、银纹，造成不均匀收缩。
• 填料或助剂比例不当：改变材料收缩率及流动性，也可能引起翘曲。

• 不当脱模或搬运：外力干扰尚未完全冷却的塑件，易造成翘曲。
• 缺乏过程品质控制：未即时监控翘曲变形，可能累积问题，导致大批次不良。
• 加工环境不稳定：温湿度变化、设备维护不足，也会影响塑件冷却与收缩均匀性。







翘曲的改善需从设计、模具、材料及加工四大领域同步优化。

• 壁厚均匀：避免厚薄突变，采用渐变过渡设计。
• 加强肋与支撑：大面积薄壁可加入肋筋或结构支撑。
• 曲线与圆角设计：减少应力集中区域，促进均匀收缩。
• 浇口与流道优化：确保单向流动，减少纤维或填料取向不一致。

• 均匀冷却水路设计与模温控制，确保模具温差不超过±5~10°C。
• 模具表面光滑度与精度维护，防止局部收缩不均。
• 多腔模压力平衡设计，避免不同腔体收缩差异。
• 排气孔设计合理，减少空气滞留及气孔产生。

• 根据产品设计选择低收缩、高稳定性材料。
• 对纤维增强材料，控制纤维方向均匀，降低局部翘曲。
• 塑料充分干燥，避免含水量过高导致气泡与收缩不均。
• 注意助剂与填料比例，确保材料收缩特性稳定。

• 优化注射压力、速度与保压时间，确保材料充分填充与冷却。
• 控制料筒与模具温度，确保熔融料流动均匀并冷却一致。
• 增加螺杆停留时间，确保材料充分受热。
• 循环时间合理，避免过热或过冷造成内应力差异。





翘曲不仅影响产品外观，也会提高生产成本、降低效率，要有效控制翘曲，需从产品设计、模具冷却与精度、材料选择与干燥、以及加工参数精确控制四个层面协同管理。通过系统化的技术优化，可显著减少翘曲风险，提高塑件质量稳定性，并增强企业在市场上的竞争力与客户满意度。





• 集团名称: 华嵘集团
• 品牌: 华嵘、煜达、南嵘
• 服务项目: 注塑机、立式射出机、成型设备取出装置
• 服务电话: (06)7956777
• 集团总部: 台南市西港区庆安里中州21之6号
• 官方网站: https://www.huarong.com.tw/
